Asamblea ultrafina del circuito de la flexión de FPC para los productos electrónicos de la precisión

  • Ultra Thin FPC Flex Circuit Assembly For Precision Electronic Products
  • Ultra Thin FPC Flex Circuit Assembly For Precision Electronic Products
  • Ultra Thin FPC Flex Circuit Assembly For Precision Electronic Products
Lugar de origen Guangdong, China
Nombre de la marca CRT
Certificación ISO9001/IATF16949/ISO14001/UL/ISO13485
Número de modelo CRT-FPC-036
Cantidad de orden mínima 10pieces
Precio $7/pieces 10-999 pieces
Detalles de empaquetado Envasado al vacío + humedad + tarjeta de humedad
Tiempo de entrega 5
Capacidad de la fuente días de la palabra 100000/pieces/15

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Cuenta de la capa tablero flexible de las capas del polycoolimide 1-6 Tamaño de proceso máximo 1200mm*600m m
Material el acero electrolítico unglued de cobre electrolítico calandró el acero calandrado unglued de cobre Tamaño del agujero del laser 0.1m m
Gama de perforación mecánica 0.15mm-6.5m m Agujero mínimo de la ranura del metal 0.15mm-6.5m m
Agujero de la ranura 0.05oz Línea línea distancia de la anchura 0.05m m
Anillo del agujero 0.1m m Oro no electrolítico del níquel 2-5UM
Oro electrochapado 0.025-0.075UM
Resaltar

Ensamblaje de circuito flexible FPC

,

ensamblaje de PCB flexible de policoolimida

,

PCB ultrafino ISO13485
Deja un mensaje
Descripción de producto

Asamblea ultrafina del circuito de la flexión de FPC para los productos electrónicos de la precisión



Placa de circuito flexible ultradelgada FPCr para productos electrónicos de precisión



Servicio OEM de ventanilla única:

Si lo desea, buscaremos, organizaremos y administraremos todos los aspectos del diseño de PCB, de modo que su producto cumpla con todos los estándares requeridos y esté completamente optimizado para una fabricación fácil y rentable.



Una placa de circuito bien diseñada significa:
· Una reducción de los problemas de producción
· Control de calidad mejorado
· Costos reducidos
· Tiempos de fabricación reducidos

Trabajamos para suministrar a nuestros clientes lotes pequeños y grandes de placas de circuito impreso a precios competitivos.



Capacidad de fabricación de FPC:

ancho de línea/espacio entre líneas mínimo 3MIL/3MIL(0.075mm)
diámetro mínimo del agujero 6 mil (0,15 MM)
apertura mínima de resistencia de soldadura (un solo lado) 1,5 MIL (0,0375 MM)
puente de resistencia de soldadura mínimo 3MIL(0.075MM)
Relación de aspecto máxima (grosor/diámetro del agujero) 10:1
precisión del control de impedancia +/-8%
espesor terminado 0,3-3,2 MM
tamaño máximo de tablero 630MM*620MM
espesor máximo de cobre acabado 6OZ(210UM)
espesor mínimo del tablero 6 mil (0,15 MM)
capa máxima 14
Tratamiento de superficies HASL-LF, OSP, oro de inmersión, estaño de inmersión, Ag de inmersión



Aplicación y Desarrollo de PCB Rígido Flexible:
CRT ha estado desarrollando y fabricando PCB Rigid-Flex desde 2010 y se ha convertido en un fabricante de PCB Rigid-Flex.En la actualidad, CRT puede madurar la fabricación de PCB rígido-flexibles utilizados en automóviles, productos electrónicos médicos, industriales y de consumo (auriculares, teléfonos móviles, cigarrillos electrónicos), y también puede ayudar a los clientes en el diseño de PCB rígido-flexible, y CRT tiene la capacidad para fabricar pcb que van desde tableros básicos de un solo lado hasta cuarenta capas, y proporcionar servicios integrales llave en mano, incluida la fabricación de pcb, el ensamblaje, el abastecimiento de componentes y las pruebas de funcionamiento.

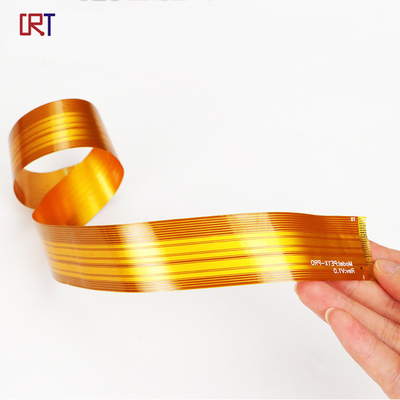

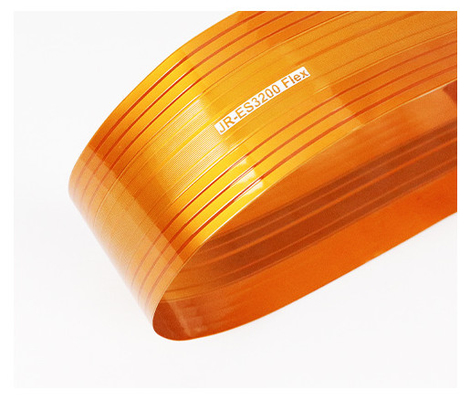

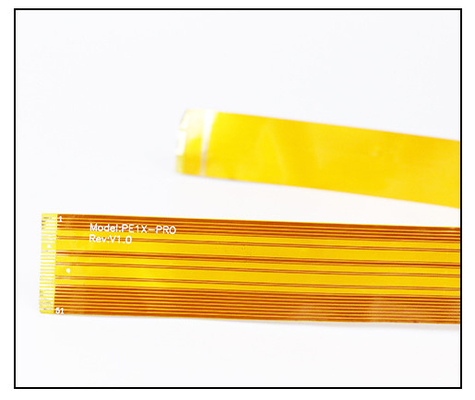

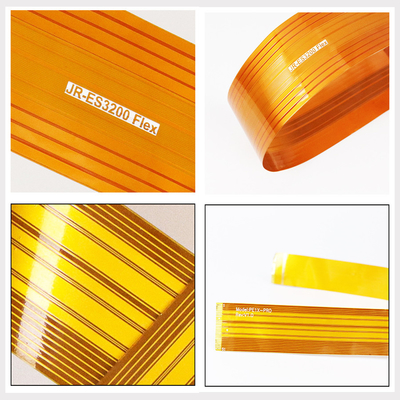

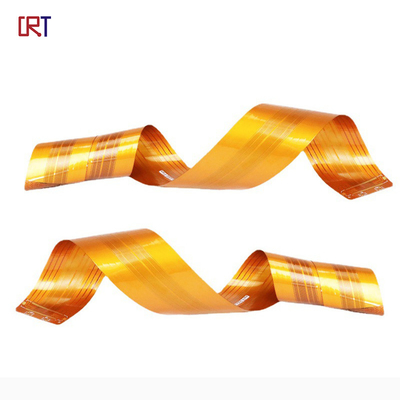

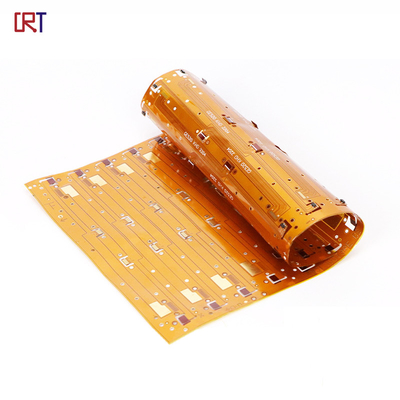

Imagen del producto:
Asamblea ultrafina del circuito de la flexión de FPC para los productos electrónicos de la precisión 0Asamblea ultrafina del circuito de la flexión de FPC para los productos electrónicos de la precisión 1

PREGUNTAS MÁS FRECUENTES:
1.¿Qué se necesita para la cotización de PCB PCBA?
PCB (placa de circuito impreso): cantidad, archivo Gerber y requisitos técnicos (material, tratamiento de acabado superficial, espesor de cobre, espesor de la placa,...)
PCBA (ensamblaje de placa de circuito impreso): información de PCB, BOM, (documentos de prueba...)

2. ¿Qué formatos de archivo aceptan para la producción de PCB PCBA?
Archivo Gerber: CAM350 RS274X
Archivo de PCB: Protel 99SE, P-CAD 2001 PCB
Lista de materiales: Excel (PDF, word, txt)

3. ¿Están seguros mis archivos?
Sus archivos se mantienen con total seguridad y protección. Protegemos la propiedad intelectual de nuestros clientes en todo el proceso. Todos los documentos de los clientes nunca se comparten con terceros.
Estamos dispuestos a firmar el efecto NDA por la ley local del lado del cliente y prometemos mantener los datos de los clientes en un alto nivel de confidencialidad.

4. MOQ?
No hay MOQ en POE (pcba shenzhen). Somos capaces de manejar la producción de volumen pequeño y grande con flexibilidad.
Q5.Costo de envío?
El costo de envío está determinado por el destino, el peso y el tamaño del embalaje de la mercancía.Por favor, háganos saber si necesita que le coticemos el costo de envío.
