Fichero flexible de Gerber de la placa de circuito de la asamblea rígida de FPC y capa de BOM 2 a 12

  • Rigid FPC Assembly Flexible Circuit Board Gerber File And BOM 2 To 12 Layer
  • Rigid FPC Assembly Flexible Circuit Board Gerber File And BOM 2 To 12 Layer
Lugar de origen Guangdong, China
Nombre de la marca CRT
Certificación ISO9001/IATF16949/ISO14001/UL/ISO13485
Número de modelo CRT-FPC-029
Cantidad de orden mínima 10pieces
Precio $8~5/pieces 10-~999 pieces
Detalles de empaquetado Envasado al vacío + humedad + tarjeta de humedad
Tiempo de entrega días 5work
Condiciones de pago T/T, L/C
Capacidad de la fuente días de la palabra 100000/pieces/15

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Materia prima Polyimide Grueso de cobre 2OZ
Grueso del tablero 0,3-5 mm Tamaño mínimo del agujero 0.15m m
Línea anchura mínima 3.5m m Tamaño del tablero 510*460m m
Grueso del tablero 0,4-5 mm Tamaño de los componentes 210-150m m
Altura máxima de los componentes 25m m Echada mínima de la ventaja 0.3m m
Precisión del precisioncement de PlaPlacement ±0.03mm Echada mínima de la bola de BGA 0.4m m
Resaltar

Asamblea rígida de FPC

,

Fichero FPC rígido de Gerber

,

Tablero del fichero FPC de Gerber
Deja un mensaje
Descripción de producto

Fichero flexible de Gerber de la placa de circuito de la asamblea rígida de FPC y capa de BOM 2 a 12



Fichero de Gerber y tablero de Rigid-Flexible FPC de la impresora del PWB de Fpc de la capa de BOM 2-12



PWB flexible rígido del POE:
PWB flexible rígido de la venta 1.Hot, servicio de encargo.
servicio de la vuelta 2.Quick: 1-2 días de ejecución el plazo para el PWB de la muestra
servicio de la parada 3.One: Impresión del PWB, compra de componentes componente, servicio de la asamblea.
garantía 4.Quality: El equipo que dirige profesional proporciona AOI, prueba de función de la RADIOGRAFÍA.
5.Support HDI complejo, flexible, producción del PWB de la rígido-flexión.


Producto final:
- Montaje del PWB con el montaje del alambre y de cable
- Montaje del PWB con las viviendas plásticas
- Asamblea del PWB con la vivienda del metal

Todos los productos son el 100% probado y QCed antes de envío





Capablityn de la fabricación de FPC:

Exactitud del modelo a modelar ±3mil (±0.075mm)
Exactitud del modelo a agujerear ±4mil (±0.1mm)
Línea anchura mínima/espacio 0,045 /0.045
Grabar al agua fuerte tolerancia el ±20% (±0.02mm)
Tolerancia de la alineación de la capa de la cubierta ±6mil (±0.1 milímetro)
Tolerancia adhesiva excesiva para presionar C/L 0.1m m
Tolerancia de la alineación para S/M termoendurecible y S/M ULTRAVIOLETA ±0.3mm
Espacio mínimo para que S/M rellene, a SMT 0.075m m/0. 1m m
Espacio mínimo para que leyenda rellene a SMT 0.2m m/0.2m m
Grueso del tratamiento superficial para Ni/Au/Sn/OSP 1~6um /0.05 ~0.76um /4 ~20um/1um
La e mínima del tamaño probó el cojín 8 X 8mil
Min Base Copper 1/3oz 1/4oz
Tolerancia del diámetro de agujeros (PTH) ±0.05mm
Chapado en oro, grueso del Ni (finger del oro u otras piezas) Chapado en oro, grueso del Ni (finger del oro u otras piezas)
Grueso de ENIG Ni/Au (finger del oro u otras piezas) Ni: Au de la pulgada 30-150u: pulgada de ±1u





Uso y desarrollo del PWB flexible rígido:
La CRT ha sido que desarrollaba y de fabricación del PWB de la Rígido-flexión desde 2010 y se ha convertido en fabricante del PWB de la Rígido-flexión. Actualmente, la CRT puede madurar el PWB de fabricación de la Rígido-flexión usado en automóviles, médico, industrial, y productos electrónicos de consumo (auriculares, teléfonos móviles, e-cigarrillos), y puede también ayudar a clientes en diseño del PWB de la Rígido-flexión, y la CRT tiene la capacidad para fabricar el PWB que se extiende de los solos tableros echados a un lado básicos hasta cuarenta capas, y proporciona servicios de llavero de una parada, incluyendo la fabricación del PWB, la asamblea, la compra de componentes de los componentes y la prueba de la función.

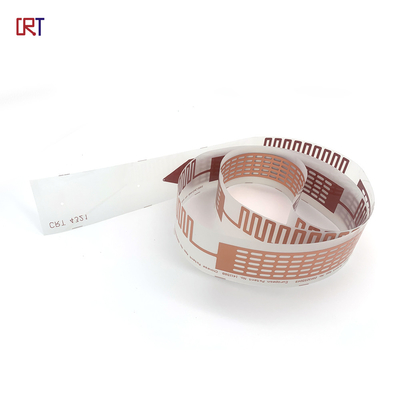

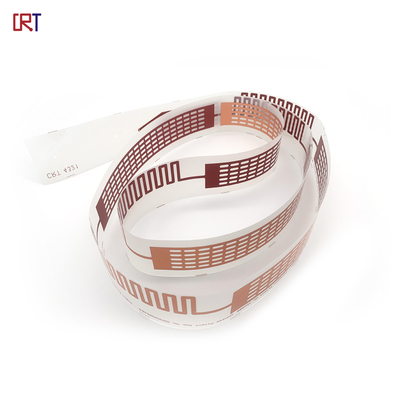

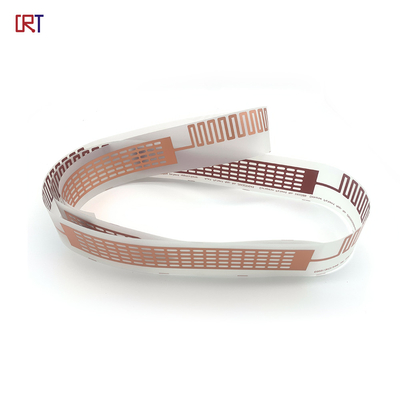

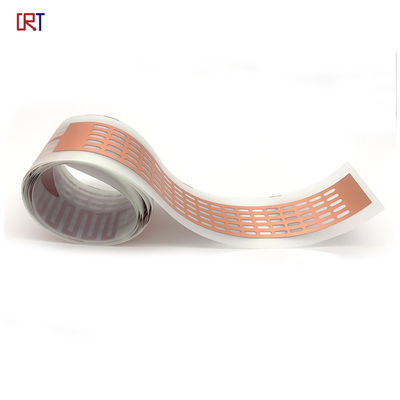

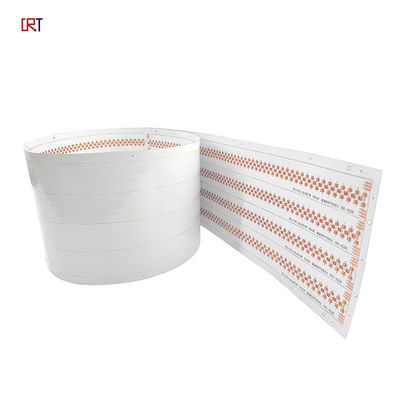

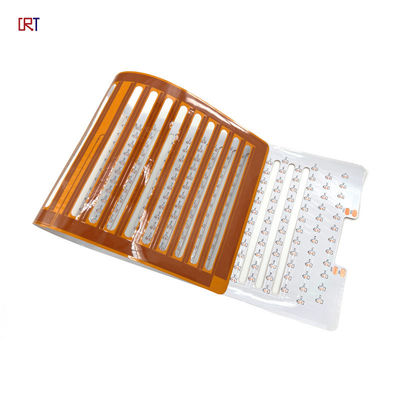

Imagen de producto:
Fichero flexible de Gerber de la placa de circuito de la asamblea rígida de FPC y capa de BOM 2 a 12 0Fichero flexible de Gerber de la placa de circuito de la asamblea rígida de FPC y capa de BOM 2 a 12 1

FAQ:
¿el servicio 1.What usted tiene?
Ofrecemos las soluciones de llavero que incluyen la fabricación del RD, del PWB, SMT, la inyección plástica y los metales, final que monta, prueba y el otro valor que añade servicios.

2. ¿Cuáles son los productos principales de sus servicios de PCB/PCBA?
Las industrias médicas, del automovil, de la energía, de la instrumentación y de productos electrónicos de consumo son los clientes principales para nuestros servicios de PCB/PCBA.

3. ¿Cuál es su política de la inspección y cómo usted controlan calidad? Punta de prueba que vuela test/E-test/AOI (inspección óptica automática) /X-ray inspection/FAI (primera inspección del artículo)…

4. ¿Podemos comprobar la calidad durante la producción?
Sí, somos abiertos y transparentes sobre cada proceso de producción. ¡Recepción para visitar nuestra fábrica!
