Diseño de encargo de la disposición de la asamblea PCBA de la placa de circuito del PWB del ODM del OEM

  • Custom OEM ODM PCB Circuit Board Assembly PCBA Layout Design
  • Custom OEM ODM PCB Circuit Board Assembly PCBA Layout Design
Lugar de origen CHINA
Nombre de la marca CRT
Certificación ISO9001/ISO14001/IATF16949
Número de modelo CRT-SJ-007
Cantidad de orden mínima 1 pedazo
Precio USD 1.32 ~ USD2.12/piece
Detalles de empaquetado Caja del envasado al vacío +Carton
Tiempo de entrega 5-8 días laborables
Condiciones de pago T/T
Capacidad de la fuente 50000 PC/mes

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tamaño máximo 550x450m m Tamaño mínimo 30x30m m
Grueso mínimo 0.2m m Hueco mínimo 0.5m m
BGA mínimo 0.2m m Tamaño componente máximo 55mmx55mmx15m m
Resaltar

Asamblea de la placa de circuito del PWB del ODM

,

diseño del prototipo del PWB de 0.2m m

,

Diseño de la disposición del PWB del ODM
Deja un mensaje
Descripción de producto

Diseño de encargo de la disposición de la asamblea PCBA de la placa de circuito del PWB del ODM del OEM



Servicio de diseño electrónico de encargo de la disposición del PWB de la asamblea PCBA de la placa de circuito del PWB del ODM



Nuestro servicio para PCBA:

1. Diseño industrial

2. Diseño de la disposición del PWB

3. Diseño del firmware

4. Diseño exterior

5. Diseño del diagrama esquemático

6. Diseño estructural



Especificación:

Capacidad de proceso Proporcionamos los servicios siguientes
Tamaño máximo del PWB 550x450m m

1. Muestras del PWB de HDI, muestras de la producción en masa PCBA, producción en masa


2. Proceso del microprocesador de SMT


3. Proceso enchufable


4. Después de soldar con autógena


5. Producción del producto semielaborado de PCBA


6. Montaje de la máquina
Tamaño mínimo del PWB 30x30m m
Grueso mínimo del PWB 0.2m m
Forma del PWB Ilimitado
Si apoyar de un sólo lado/de doble cara Sí
Tamaño componente mínimo 201
Altura componente 0.2-25m m
Hueco mínimo 0.5m m
BGA mínimo 0.2m m
Tamaño componente máximo 55mmx55mmx15m m
Tipo de la pieza del remiendo de SMT COMPENSACIÓN, BORRACHÍN, QFN, QFP, BGA, vinculación
Es posible montar el conector Sí
Si puede ser onda soldada Sí



Detalles electrónicos del proceso de diseño:

1. Especificaciones: Asegure una comprensión completa y completa de los equipos del diseño

2. Oferta: Genere una oferta exacta con cronología y los milstones claros del proyecto

3. Diseño de concepto: Comenzando con los bloques llanos superiores del diseño, con los bosquejos favorables para los conceptos claves y los aspectos verfied del diseño

4. Diseño de circuito: Los diagramas esquemáticos se generan y se mantienen coherencia con espec. del diseño todo el tiempo hasta que la fase de la disposición del PWB se comience luego

5. Disposición del PWB: Después de que se confirmen los diagramas esquemáticos, confiamos en la experiencia extensa de nuestro equipo para utilizar las técnicas correctas de la disposición del PWB para garantizar que el tablero trabajará reliabyy en el campo



Imagen de producto:

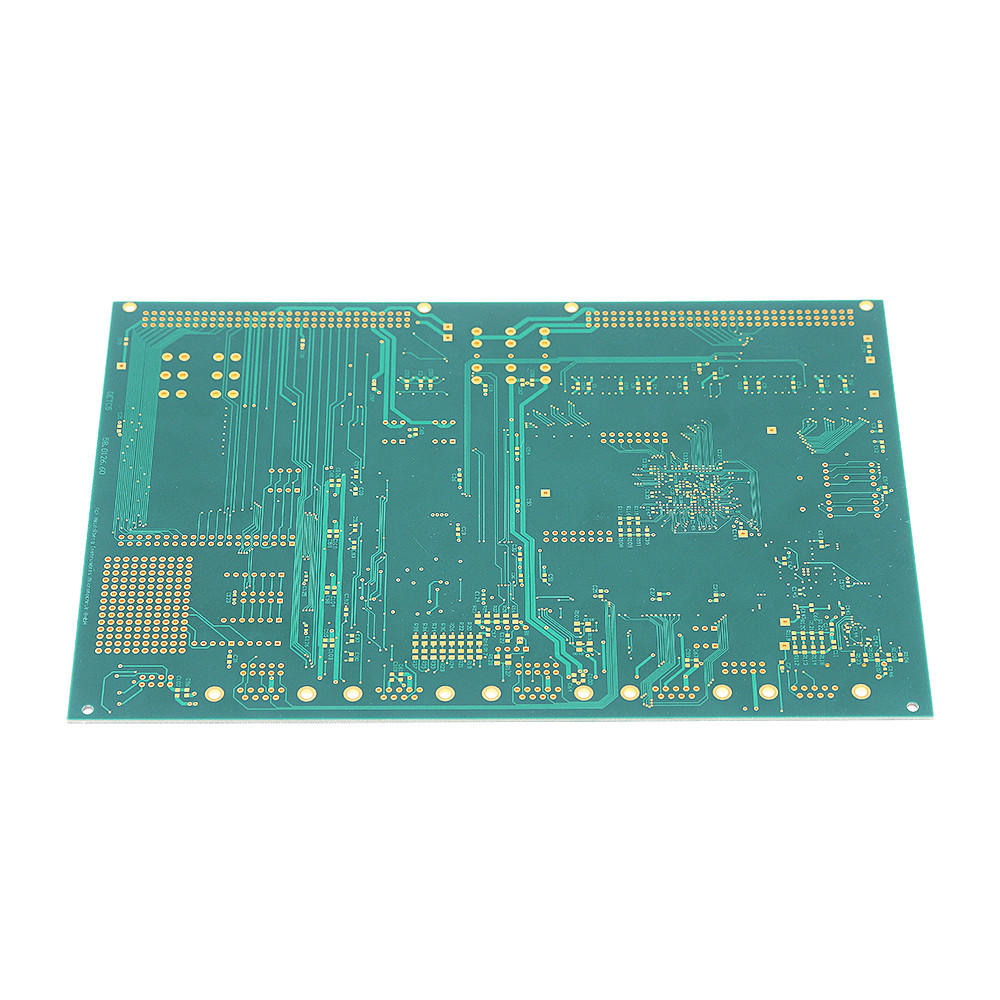

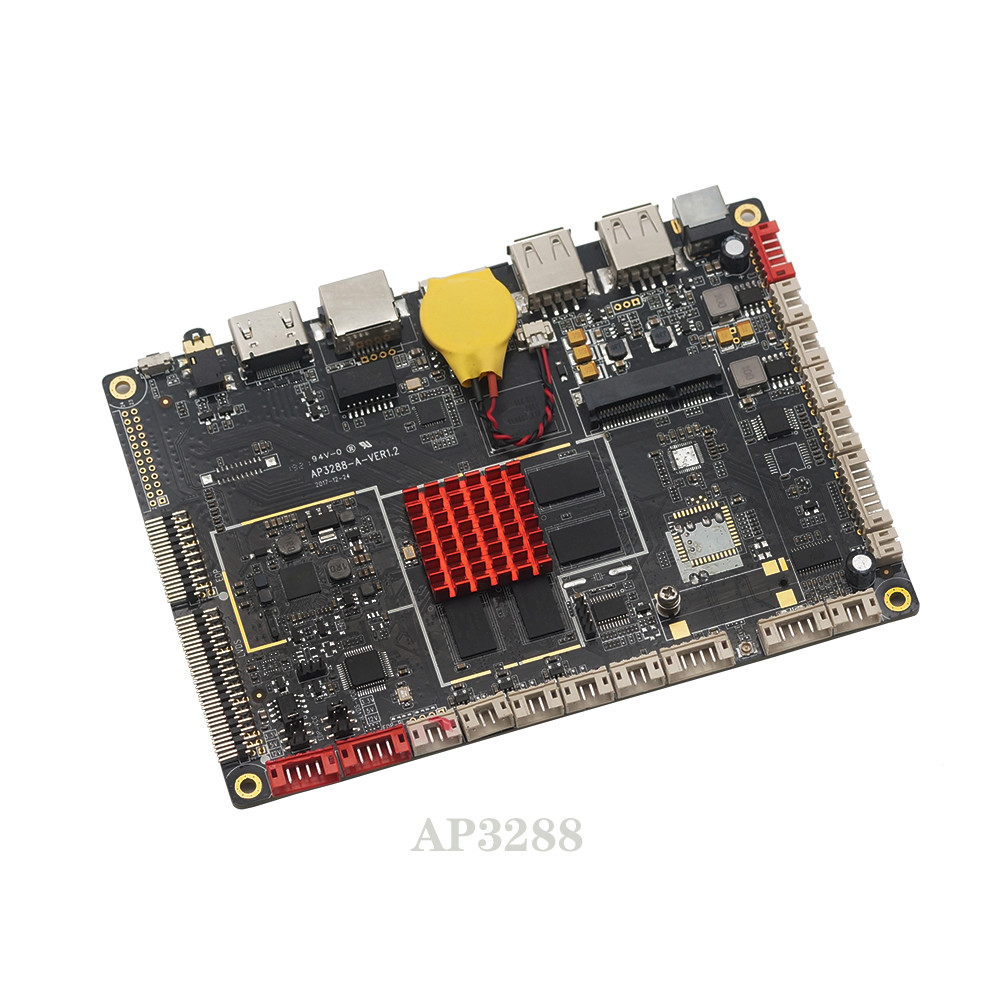

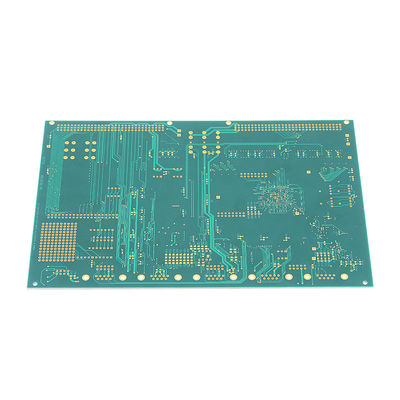

Diseño de encargo de la disposición de la asamblea PCBA de la placa de circuito del PWB del ODM del OEM 0Diseño de encargo de la disposición de la asamblea PCBA de la placa de circuito del PWB del ODM del OEM 1
